Étude de cas : Mine de charbon à grande échelle (à ciel ouvert et souterraine)
Dans les opérations quotidiennes des grandes mines de charbon, en particulier celles combinant exploitation à ciel ouvert et souterraine, les lacunes en matière de communication constituent une menace constante pour la sécurité de la production et l'efficacité de la coordination :
Protection contre les ondes radio à angle élevé dans les dépressions des mines à ciel ouvert : à mesure que les mines à ciel ouvert s’approfondissent, elles forment d’immenses cavités en forme d’entonnoir. Les parois rocheuses imposantes et riches en minéraux absorbent et bloquent les ondes radio, créant ainsi d’importantes zones d’ombre entre le fond de la mine et le centre de contrôle en surface.
Obstruction du signal dans les tunnels souterrains complexes : Les tunnels souterrains s’étendent sur des centaines de mètres et comportent des virages complexes. Les signaux sans fil traditionnels s’atténuent rapidement dans les courbes car ils ne peuvent pas se propager en visibilité directe.
Coûts d'infrastructure exorbitants : les opérateurs de télécommunications traditionnels proposent généralement des réseaux complexes avec de grandes stations de base, des kilomètres de câbles à fibre optique et d'importants systèmes d'alimentation de secours. Ces systèmes sont longs à mettre en place et peuvent être endommagés par des dynamitages, des glissements de terrain ou des mouvements de terrain liés à l'exploitation minière.
Interférences électromagnétiques dues aux engins lourds : les imposants camions-bennes, les excavatrices et les foreuses constituent des obstacles physiques et génèrent des interférences électriques, perturbant les signaux des talkies-walkies ordinaires.
L'un de nos clients agricoles au Ghana, exploitant une vaste ferme à la végétation dense, a développé une solution d'ingénierie adaptable aux environnements miniers :
Exercice de déploiement : Trois KANGLONGD7000 Des relais maillés auto-organisés alimentés à l'énergie solaire ont été déployés avec des câbles d'alimentation à faibles pertes de 20 mètres. Des antennes omnidirectionnelles à gain élevé ont été installées au sommet de grands palmiers.
Évaluation de l'efficacité : La hauteur naturelle des palmiers offrait une visibilité dégagée. Le câble de 20 mètres permettait aux unités hôtes D7000 de rester au niveau du sol pour faciliter la recharge solaire et la maintenance. La conception contournait les terrains accidentés et la canopée dense, étendant ainsi la zone de couverture du signal.
Adaptation des antennes de haute altitude aux environnements miniers
Bien que les palmiers soient absents des mines de charbon, le concept consistant à combiner de longs câbles d'alimentation à faibles pertes avec des antennes en haute altitude peut être directement transposé aux infrastructures minières.

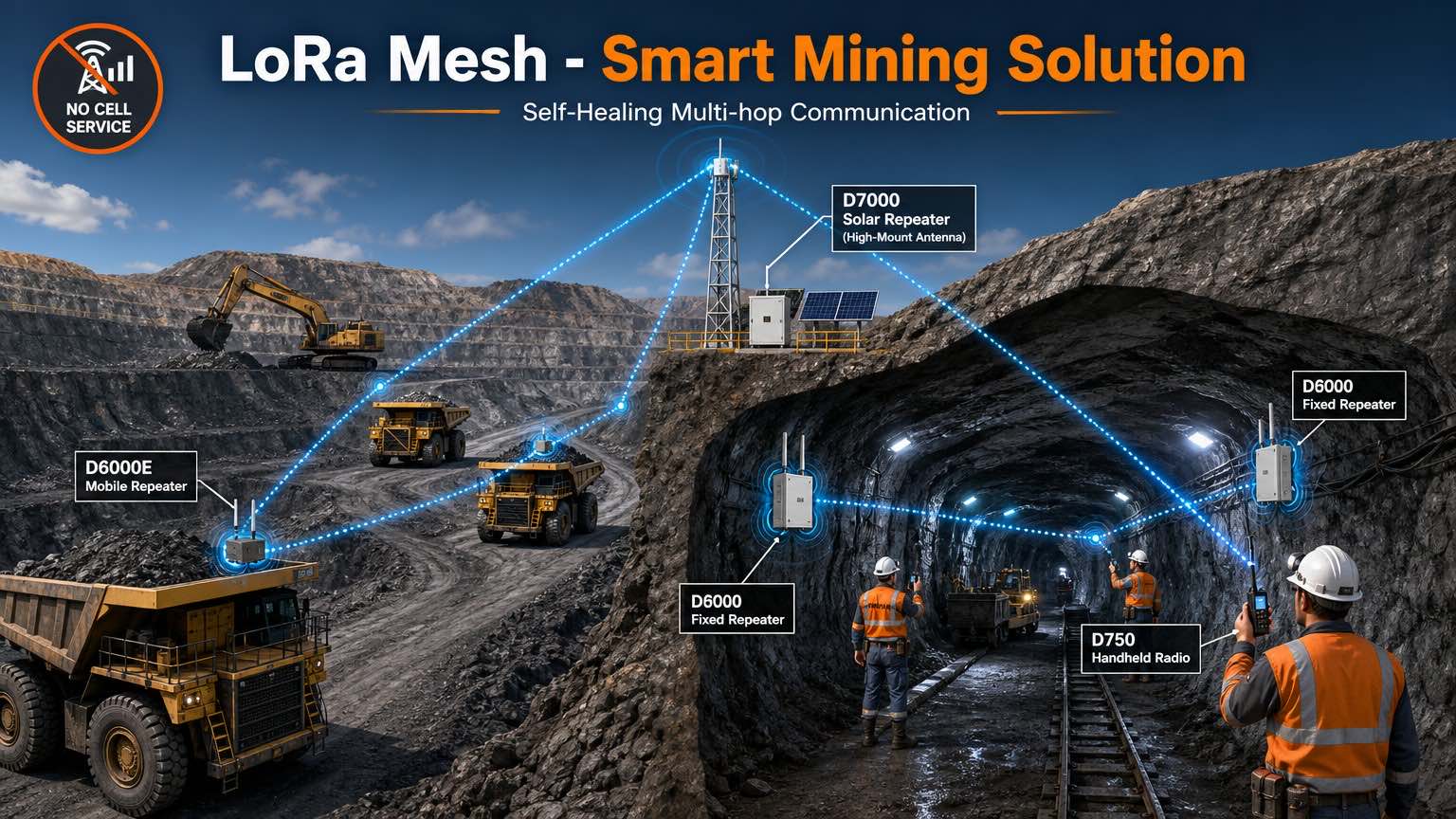

Au lieu de s'appuyer sur des stations de base ponctuelles, l'architecture utilise la technologie de maillage auto-organisée LoRa de KANGLONG pour créer un réseau Air-Sol-Tunnel intégré et auto-réparateur.

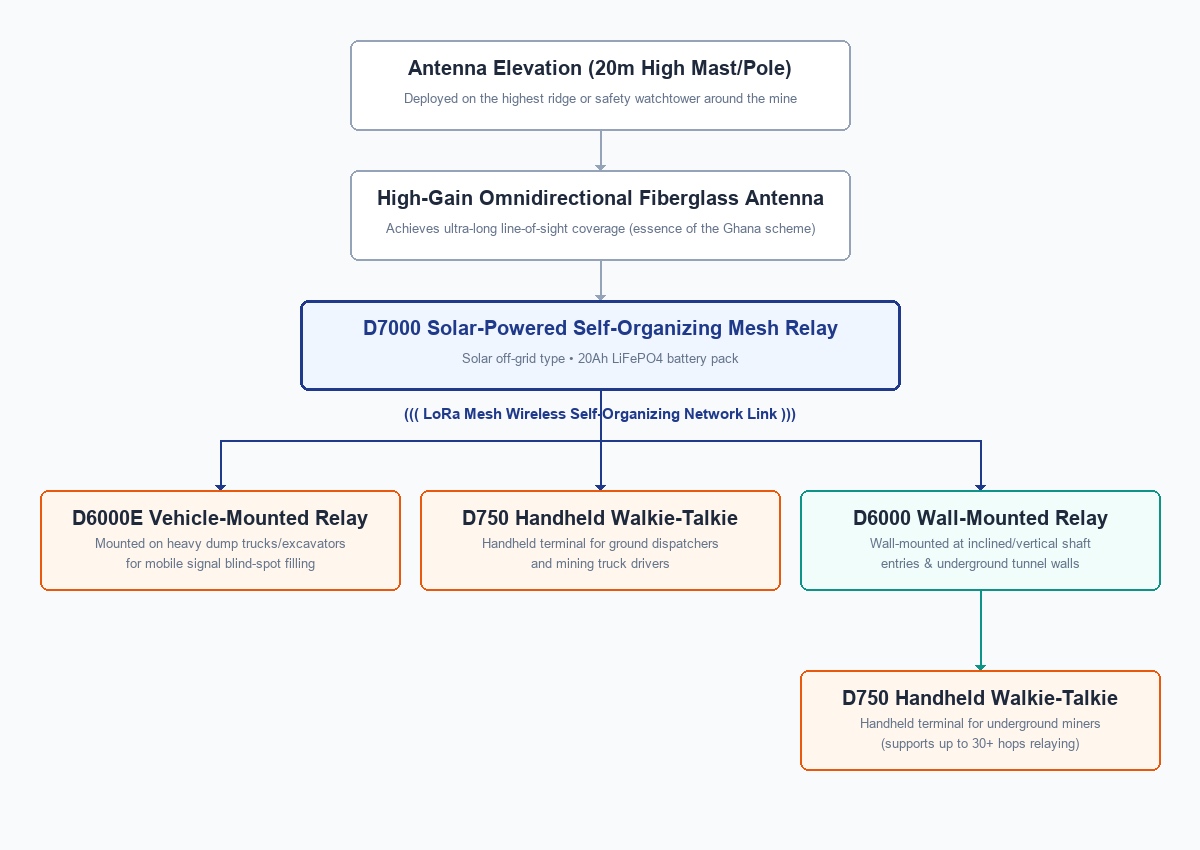

1. Point culminant de la mine à ciel ouvert : Nœud « Œil dans le ciel »
Équipement : Relais maillé auto-organisé à énergie solaire D7000 (hors réseau).
Position : La crête la plus élevée ou une tour d'observation de sécurité au bord de la mine à ciel ouvert.
Configuration : Batterie LiFePO4 20 Ah de qualité industrielle et panneau solaire à haut rendement.
Configuration de l'antenne : À l'aide d'un câble coaxial à très faibles pertes 5D-FB/7D-FB de 20 mètres, une antenne omnidirectionnelle en fibre de verre à gain élevé est montée sur un mât en acier de 15 à 20 mètres ou au sommet d'une tour d'observation, tandis que l'unité principale reste basse pour faciliter la maintenance au niveau du sol.
Rôle : Agit comme nœud central, assurant la liaison des signaux entre la surface, le fond de la fosse et les puits souterrains.
2. Chaîne mobile du plancher de fosse : nœuds de « commande mobile »
Équipement: D6000E relais intelligent monté sur véhicule et D6000R Relais portable.
Déploiement sur véhicule : Le D6000E peut être installé sur des camions miniers lourds, tels que les tombereaux Caterpillar ou Komatsu de 100 tonnes, et sur des excavatrices. Le signal suit le mouvement du convoi et couvre dynamiquement les fronts de taille en mouvement.
Déploiement temporaire sur le terrain : Le kit portable D6000R peut être placé dans les zones de dynamitage à haut risque ou sur les fronts de taille récemment creusés. Sa puissance élevée de 18 W et son boîtier robuste résistant aux chocs offrent un point d’accès temporaire au signal.
3. Réseau de tunnels souterrains : « Ponts-tunnels »
Équipement : Relais fixe mural D6000.
Entrée du puits : Un D6000 est installé à l’entrée du puits. Une extrémité est reliée sans fil au D7000 situé en crête, tandis que l’autre étend l’antenne profondément dans le puits.
Système de relais en cascade pour tunnels : des unités D6000 sont installées sur les parois du tunnel tous les 500 m à 1 km et alimentées par le réseau électrique local. Ces relais acheminent les signaux vers les niveaux d’excavation les plus bas.
4. Couche d'exécution terminale : Talkies-walkies « Smart Scout »
Équipement: D750 talkie-walkie portatif intelligent auto-organisé (8W).
Utilisateurs : Chauffeurs routiers, mineurs, répartiteurs et inspecteurs de sécurité.
Technologie de base : Chaque D750 fonctionne non seulement comme un appareil portable, mais aussi comme un nœud relais micro-mobile.
Routage multi-sauts : un signal D750 peut transiter par les relais D6000 du tunnel, le relais D6000 d’entrée et le relais D7000 de surface. L’étude de cas indique la prise en charge de plus de 30 sauts (plus de 30 redirections), assurant ainsi le maintien des communications vocales avec le siège social depuis des emplacements souterrains profonds.
Dimension de comparaison | Solution de maillage KANGLONG LoRa | Solutions de marque traditionnelles |
Dépendance à l'infrastructure | Aucun creusement de tranchées ni pose de câbles n'est nécessaire. L'équipement hors réseau peut être installé et réglé de manière flexible. | Souvent dépendants de réseaux dorsaux câblés en fibre optique et d'alimentations électriques fixes à haute tension. |
Coût de déploiement | Un excellent rapport qualité-prix, sans nécessiter de travaux d'ingénierie complexes. | Peut impliquer la planification du réseau, l'ingénierie des stations de base et des coûts de construction importants. |
Survie du réseau | Réseau maillé autoréparateur. En cas de défaillance d'un relais, le réseau peut rediriger le trafic via d'autres camions ou terminaux portables. | Les architectures à point unique permettent d'isoler les périphériques subordonnés lorsqu'une station de base principale ou un câble est endommagé. |
Portée ultra-longue | Prend en charge plus de 30 sauts et peut être combiné avec un déploiement d'antennes en haute altitude. | L'étude de cas décrit les systèmes typiques comme ne prenant en charge que le relais à un ou deux sauts. |
La communication minière doit être validée en conditions réelles. Afin de vérifier l'adaptation de la solution à la topologie spécifique d'une mine, l'étude de cas recommande d'utiliser les kits de test originaux suivants :
Kit de test « Surface Iron Cavalry » : Trois appareils portables D750 pour les opérateurs au fond de la fosse et sur le bord, plus un relais de véhicule D6000E monté temporairement sur un camion-benne lourd pour tester la couverture mobile des angles morts.
Kit de liaison complète « Air-à-Sol » : Un relais solaire hors réseau D7000 avec un câble coaxial de 20 mètres, monté sur la tour la plus haute pour vérifier la projection vers le bas de l'antenne en haute altitude ; trois appareils portables D750 ; et un relais fixe D6000 à l'entrée du puits pour vérifier la liaison souterraine-surface.
Protégez vos opérations minières grâce à un réseau de communication haute performance, résilient et sans câblage, conçu pour la sécurité des mines en conditions réelles !
La FAQ ci-dessous complète l'étude de cas et sert de base aux échanges avec les clients et à l'évaluation préliminaire de la solution. La couverture définitive, le montage, l'alimentation et la conformité doivent être confirmés par une inspection sur site et un test de déploiement.
1. À quels scénarios miniers cette solution est-elle destinée ?
Il est conçu pour les mines de charbon à grande échelle qui combinent exploitation à ciel ouvert et souterraine, où les fosses profondes, les parois rocheuses, les tunnels complexes, les équipements en mouvement et les infrastructures endommagées peuvent créer des zones d'ombre en matière de communication.
2. Comment la solution relie-t-elle les zones à ciel ouvert et les zones souterraines ?
L'architecture proposée pour le tunnel air-sol utilise un nœud dorsal D7000 en altitude, des relais D6000 à l'entrée du puits et le long des parois du tunnel, des relais mobiles D6000E/D6000R dans la fosse et des terminaux portables D750 au niveau des utilisateurs. L'ensemble de ces nœuds forme un réseau maillé multi-sauts entre le fond de la fosse, le poste de commandement en surface, l'entrée du puits et les zones de travail souterraines.
3. Pourquoi installer l'antenne en hauteur au-dessus du sol ?
Un montage en hauteur améliore la visibilité au-dessus de la fosse et réduit les obstructions dues aux parois de la mine et au terrain. Dans la conception proposée, un câble d'alimentation à faibles pertes de 20 mètres permet de monter l'antenne sur un mât ou une tour d'observation de 15 à 20 mètres, tandis que l'unité principale D7000 reste accessible au niveau du sol.
4. Le D7000 peut-il fonctionner sans alimentation électrique du réseau ?
L'étude de cas décrit le D7000 comme un relais autonome alimenté à l'énergie solaire, équipé d'une batterie LiFePO4 de 20 Ah de qualité industrielle et d'un panneau solaire à haut rendement. L'autonomie réelle dépend des conditions d'ensoleillement locales, de la configuration des équipements et des conditions de fonctionnement ; elle doit être validée sur site.
5. Comment le réseau réagit-il si un relais est endommagé par des activités de dynamitage ou d'exploitation minière ?
L'architecture est conçue comme un réseau maillé autoréparateur. Si un relais est endommagé, le réseau peut emprunter des itinéraires alternatifs via d'autres relais disponibles, des véhicules miniers ou des appareils portables, au lieu de dépendre uniquement d'une station de base fixe.
6. Quel est le rôle du relais D6000E monté sur véhicule ?
Le D6000E étend sa couverture en se déplaçant avec les camions miniers ou les excavatrices de grande capacité. Il est ainsi parfaitement adapté aux chantiers d'extraction dynamiques où le lieu de travail change et où la couverture fixe ne peut pas suivre le parc de véhicules.
7. Quand faut-il utiliser le relais portable D6000R ?
Le D6000R est conçu pour un déploiement temporaire sur les fronts nouvellement creusés ou dans d'autres zones nécessitant un point d'accès Wi-Fi à court terme. L'étude de cas met en avant sa puissance élevée de 18 W et son boîtier robuste résistant aux chocs.
8. Comment les tunnels souterrains sont-ils couverts ?
Un relais D6000 peut être installé à l'entrée du puits, avec des relais fixes D6000 supplémentaires montés sur les parois du tunnel tous les 500 m à 1 km et alimentés par le réseau électrique local. Ces relais acheminent le signal vers les niveaux d'excavation inférieurs. L'espacement précis doit être ajusté après avoir testé la géométrie du tunnel et l'environnement radio.
9. Les radios portatives peuvent-elles également contribuer à étendre le réseau ?
Oui. Le D750 est présenté comme un talkie-walkie portatif intelligent et un micro-nœud relais mobile. Son routage multi-sauts permet aux signaux de transiter par les nœuds maillés disponibles, et l'étude de cas mentionne la prise en charge de plus de 30 sauts.
10. Qui peut utiliser les appareils photo portables D750 ?
L’étude de cas identifie les conducteurs de camions, les mineurs, les répartiteurs et les inspecteurs de sécurité comme principaux utilisateurs. La même plateforme peut faciliter la coordination entre les équipes mobiles et le siège, conformément au plan de déploiement final.
11. Quelle est la première étape recommandée avant un déploiement complet ?
Commencez par un essai physique sur le terrain. L'étude de cas recommande soit le kit d'essai Surface Iron Cavalry pour les essais au fond des fosses et les essais mobiles d'angles morts, soit le kit Air-to-Ground Full-Link pour la validation de l'infrastructure principale en haute altitude et de la liaison souterraine-surface.
12. L’étude de cas garantit-elle l’absence d’angles morts dans chaque mine ?
Non. Il s'agit d'une approche de conception visant à réduire et à combler les zones d'ombre grâce à la combinaison d'antennes en altitude et de relais maillés multi-sauts. Les performances réelles dépendent de la topographie de la mine, de la configuration des galeries, de la hauteur des antennes, de l'emplacement des équipements, des interférences, de la disponibilité de l'alimentation électrique et des conditions d'exploitation locales. Une étude de site et un essai sur le terrain sont nécessaires avant la finalisation du réseau.
13. Cette solution nécessite-t-elle des tranchées ou un réseau dorsal en fibre optique ?
L'architecture LoRa Mesh proposée est conçue pour minimiser la dépendance à l'infrastructure et ne nécessite ni tranchées ni pose de câbles pour les liaisons relais sans fil. Les relais souterrains D6000 décrits dans l'étude de cas sont alimentés par le réseau électrique local du tunnel, tandis que le relais D7000, installé en altitude, est alimenté par l'énergie solaire.
14. Quelles informations sont nécessaires pour un plan de communication minière détaillé ?
Une conception préliminaire doit prendre en compte l'aménagement de la mine, la profondeur de la fosse et les élévations du rebord, l'emplacement des puits et des tunnels, la longueur et les virages des tunnels, les tours ou mâts disponibles, les itinéraires des véhicules, les sources d'énergie, les zones de dynamitage, les utilisateurs prévus et les zones où des pannes de communication se produisent actuellement.
