Solution de communication sans fil pour les complexes commerciaux modernes
Étude de cas pratique sur le dépassement des obstacles au signal, du chaos des canaux et des risques de sécurité à l'aide de répéteurs DM-5300 et de radios portatives DM-800
Les centres commerciaux modernes représentent l'un des environnements les plus difficiles pour les radiofréquences (RF). communications. Caractérisé par de vastes plans d'étage à plusieurs niveaux, de lourds piliers en béton, renforcés Avec leurs poutres d'acier structurelles et leurs foules denses de clients, ces géants de l'architecture souffrent fréquemment de problèmes extrêmes. dégradation du signal. Une panne de communication sans fil dans de tels environnements ne se limite pas à une simple interruption du signal. Les appels entraînent directement des retards dans le service client, des lacunes en matière de sécurité et des problèmes logistiques d'entrepôt. des goulots d'étranglement et des protocoles de sécurité compromis lors d'urgences opérationnelles.
Cette étude de cas évalue la mise en œuvre d'un système de communication sans fil numérique complet. Conçu pour un important centre commercial à plusieurs niveaux, le bâtiment s'étend sur trois vastes étages hors sol. sans sous-sol. Chaque étage comprend une superficie de 7 000 mètres carrés, pour une superficie totale de 7 000 mètres carrés. L'installation occupe une surface opérationnelle de 21 000 mètres carrés et nécessite une connexion instantanée, sécurisée et sans interférence. Coordination des flux de voix et de données entre quatre services organisationnels essentiels : Service client, Sécurité, Entreposage/Logistique et intervention d'urgence.
Objectif principalDéployer un système de communication sans fil DMR (radiocommunication mobile numérique) de qualité commerciale réseau assurant une couverture de signal à 100 % sur l'ensemble des 21 000 mètres carrés, établissant des voies distinctes sans interférence des canaux pour les équipes spécialisées, sécurise les données sensibles grâce à un chiffrement robuste et résiste aux les rigueurs physiques des opérations quotidiennes du commerce de détail.
Avant la modernisation de son infrastructure de communication, le centre commercial utilisait des talkies-walkies analogiques basiques et obsolètes. fonctionnant sur des fréquences simplex directes. À mesure que l'installation prenait de l'ampleur et que le taux d'occupation des locataires atteignait Malgré une capacité maximale, plusieurs problèmes opérationnels majeurs sont apparus :
2.1 Zones mortes structurelles du signal
Avec 7 000 mètres carrés par étage, la distance horizontale d'un bout à l'autre du centre commercial était tout simplement impressionnante. Barrière massive pour les radios standard de faible puissance. Murs en béton armé, épaisse façade architecturale métallique. Les panneaux et les cages d'ascenseur ont engendré une forte atténuation. Le personnel d'entrepôt se trouvait dans la zone de stockage arrière. Les couloirs étaient totalement coupés du personnel d'accueil. Les agents de sécurité patrouillaient les La structure périmétrique souffrait de coupures audio intermittentes, ce qui rendait la coordination rapide difficile en cas de vol ou de problème de sécurité. Les incidents sont quasiment impossibles.
2.2 Forte congestion du canal et interférences mutuelles
Avec des dizaines d'employés partageant des fréquences limitées et non gérées, les ondes radio sont devenues chaotiques. Les représentants du service clientèle qui tentaient de coordonner les promotions en magasin étaient constamment interrompus par Des équipes de sécurité gèrent les foules, tandis que des employés d'entrepôt annoncent les stocks à voix haute. Ce dialogue incessant… Cela a entraîné une lassitude face à la communication, des instructions manquées et un environnement incroyablement bruyant qui a agacé Des clients à proximité.
2.3 Vulnérabilité aux écoutes clandestines et aux violations malveillantes
Le centre commercial est situé dans une zone urbaine dense, entourée d'autres commerces, de circulation automobile et de radios. les passionnés. Comme l'ancien système analogique ne comportait aucune forme de cryptage, les transmissions pouvaient facilement être interceptées par des scanners bon marché disponibles dans le commerce. Les conversations financières sensibles, telles que les transferts d'argent, sont également interceptées. Les horaires des caisses des magasins et du coffre-fort central, ainsi que les protocoles confidentiels d'intervention d'urgence, ont été révélés. pour le public, ce qui représente un risque inacceptable pour la sécurité.
2.4 Fragilité des équipements et courte durée de vie des batteries
Le personnel de logistique et de sécurité travaille dans des environnements physiques extrêmement exigeants. Des radios portatives étaient utilisées. Fréquemment lâchées sur des sols en béton ou exposées à l'eau lors du nettoyage des installations. Matériel bon marché de qualité grand public. Les radios présentaient régulièrement des boîtiers fissurés et des clips de ceinture cassés. De plus, lors des longs week-ends Lors des quarts de travail ou des soldes de fin d'année, les batteries des radios standard tombaient en panne en milieu de journée, obligeant le personnel à quitter leur poste. des points de retrait pour récupérer des pièces de rechange ou des chargeurs.

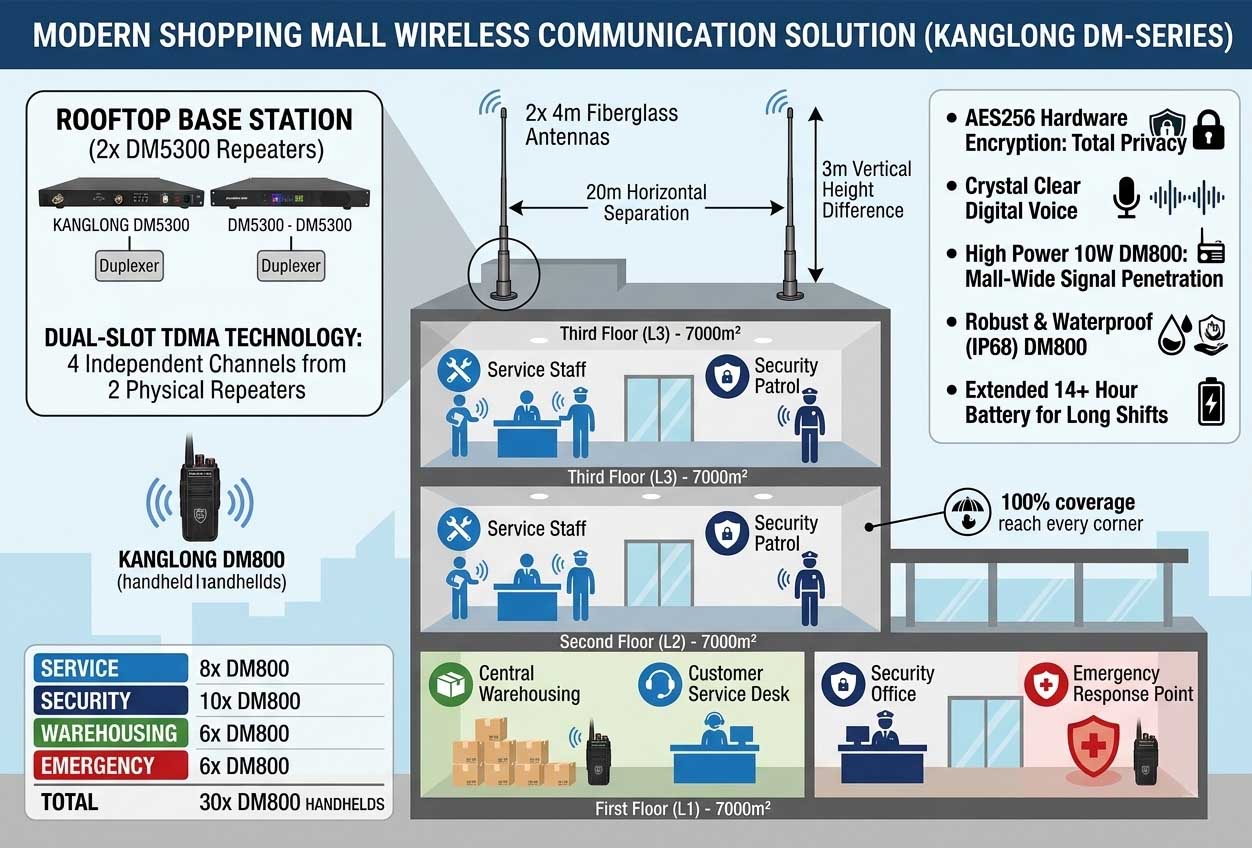

Pour éliminer ces goulots d'étranglement opérationnels, les ingénieurs de KangLong ont conçu un système numérique centralisé DMR Tier II l'infrastructure de relais est centrée sur la station de relais numérique haute performance KangLong DM-5300 et Radio portative KangLong DM-800 ultra-robuste à 100 canaux.
3.1 Optimisation des stations relais sur les toits
L'épine dorsale du réseau est constituée de deux répéteurs numériques KangLong DM-5300 indépendants installés dans un local technique sécurisé et climatisé, situé directement sur le toit du centre commercial. Les répéteurs situés à l'élévation structurelle la plus élevée assurent un trajet de visée optimal pour l'énergie RF. pénétrer vers le bas à travers les dalles de plancher de l'installation.
Chaque répéteur DM-5300 est associé à un duplexeur à cavité de qualité industrielle. Ce duplexeur permet transmission (TX) et réception (RX) simultanées de signaux à travers un système d'antenne unique sans Cela entraîne une désensibilisation interne du récepteur. Ceci élimine le besoin de multiples configurations d'antennes encombrantes. par répéteur, réduisant ainsi l'encombrement structurel global et minimisant la charge du vent sur les éléments de toiture.
3.2 Physique de l'isolation et de la séparation des antennes
Faire fonctionner simultanément deux répéteurs haute puissance à proximité immédiate sans provoquer de désensibilisation mutuelle ou distorsion d'intermodulation, l'équipe d'ingénierie a appliqué des principes stricts d'isolation physique. utilise deux antennes omnidirectionnelles en fibre de verre à gain élevé de 4 mètres. La géométrie de déploiement physique était calculé avec précision pour maximiser l'isolation par perte de trajet en espace libre entre les deux structures d'antenne :
En combinant une séparation horizontale de 20 mètres avec une chute verticale de 3 mètres, le système atteint une valeur supérieure à Isolation RF physique de 65 dB. Cette séparation physique empêche l'émetteur haute puissance du répéteur 1 de perturber le fonctionnement du répéteur 1. de surcharger ou de saturer le circuit récepteur sensible du répéteur 2, en veillant à ce que les deux canaux restent Parfaitement clair et fonctionnel même lors d'une transmission simultanée à pleine puissance.
Le centre commercial nécessite quatre canaux opérationnels distincts, or le spectre de fréquences physiques est une ressource rare. et un actif réglementé. Pour résoudre ce problème sans avoir besoin de quatre fréquences physiques distinctes, la solution exploite la technologie à double créneau TDMA (accès multiple par répartition dans le temps) native du KangLong DM-5300 et les plateformes DM-800.
La technologie DMR TDMA divise un seul canal physique de 12,5 kHz en deux intervalles de temps indépendants et alternés. (Créneau 1 et créneau 2). Chaque créneau temporel fonctionne comme une voie de communication entièrement distincte. Par conséquent, un Le répéteur physique DM-5300 peut gérer simultanément deux voies de communication indépendantes. En déployant deux Grâce aux répéteurs DM-5300, le centre commercial bénéficie de quatre canaux de communication distincts en utilisant seulement deux licences. paires de fréquences.
| Répétiteur Unité | Fréquence physique Paire | TDMA Temps Fente | Attribué Département | Fonctionnement et exploitation du canal Portée |
Répéteur 1 (DM-5300 n° 1) | Paire A (par exemple, TX : 460,125 MHz / RX : 465,125 MHz) | Créneau horaire 1 | Client Service | Personnel de salle, caissiers, informations bureau et coordinateurs de vente au détail s'occupant de Demandes quotidiennes en magasin. |
| Créneau horaire 2 | Équipe de sécurité | Agents de prévention des pertes, périmètre patrouilles, agents de transport de fonds et Surveillance des foules. | ||
Répéteur 2 (DM-5300 n° 2) | Paire B (par exemple, TX : 460,375 MHz / RX : 465,375 MHz) | Créneau horaire 1 | Entreposage et Logistique | Manutentionnaires des entrepôts, commis à l'inventaire, quai de chargement superviseurs et caristes. |
| Créneau horaire 2 | Urgence Réponse | Gestion de crise, responsables de la sécurité incendie, secouristes médicaux et personnes âgées Directeurs de centres commerciaux. |
Ce mappage des canaux garantit que chaque département fonctionne au sein de son propre réseau virtuel dédié. Le personnel de sécurité peut gérer un incident de vol à l'étalage sur la chaîne 2 avec une clarté absolue, tandis que le personnel d'entrepôt Coordination des livraisons de marchandises lourdes sur le canal 3. Aucun risque de chevauchement audio ou de coupure de mots. éliminant ainsi les interférences chaotiques qui affectaient l'ancien système analogique.
5.1 Franchissement des obstacles : Pénétration haute puissance de 10 W
Les radios portatives commerciales standard sont généralement limitées à une puissance de sortie de 4 ou 5 W. Dans un vaste marché de 7 000… Un plan d'étage ouvert de 10 mètres carrés, divisé par des murs en béton et des piliers porteurs, dégrade les signaux de faible puissance Rapide. La radio portative KangLong DM-800 offre une puissance de sortie RF de 10 W, une performance inégalée dans le secteur. L'amplification du niveau du signal fournit la pénétration brute nécessaire pour traverser les matériaux de construction épais et les structures. Montants métalliques et couches isolantes. Qu'un agent soit enfoui au fond d'un local technique arrière ou debout à Dans le coin le plus éloigné du parking, la puissance de 10 W garantit un signal clair renvoyé vers le toit. Répéteurs DM-5300.
5.2 Confidentialité totale des communications : Chiffrement AES256 au niveau matériel
Pour remédier à la vulnérabilité critique que représente l'écoute clandestine, l'ensemble du parc de 30 radios DM-800 et les deux DM-5300 Les répéteurs sont configurés avec un système de chiffrement AES256 (Advanced Encryption Standard) matériel avancé. Le chiffrement AES256 utilise une clé symétrique de 256 bits, générant une complexité mathématique astronomique.
nombre de combinaisons. Tout paquet de données ou de voix transmis par voie hertzienne est entièrement brouillé avant de quitter l'antenne. Même si un tiers intercepte le flux de données numériques à l'aide d'un scanner SDR (Software Defined Radio) avancé, Le son sera assimilé à un bruit numérique totalement inaudible. Ceci garantit la confidentialité des informations sensibles concernant les activités commerciales et financières des centres commerciaux. Les registres de transport et les déploiements de sécurité d'urgence critiques restent confidentiels.
5.3 Conçu pour les environnements difficiles : construction étanche à l’eau et à la poussière IP68
Le KangLong DM-800 est doté d'un boîtier ultra-robuste conforme à la norme de protection contre les infiltrations IP68. Le chiffre (« 6 ») indique une protection complète contre la poussière, la saleté et les particules fines courantes dans les entrepôts. baies et couloirs de maintenance. Le deuxième chiffre (« 8 ») garantit que la radio peut résister à une utilisation intensive. immersion dans l'eau jusqu'à 1,5 mètre de profondeur pendant 30 minutes maximum. Si un employé d'entrepôt laisse tomber la radio sur un quai de chargement mouillé lors d'un orage violent, ou si un membre du personnel de service le fait tomber accidentellement dans une zone de nettoyage Une fois le seau retiré, l'appareil peut être simplement essuyé et remis en service immédiatement. Sa construction robuste le rend considérablement plus performant. réduit considérablement les coûts de réparation et de remplacement des équipements.
5.4 Performances prolongées : Batterie haute capacité et commodité de type C
Le secteur du commerce de détail exige de longues heures de travail, les quarts de travail du personnel s'étendant fréquemment jusqu'à 12 ou 14 heures aux heures de pointe. pendant les fêtes de fin d'année. Le DM-800 est conçu dans un souci d'efficacité énergétique, utilisant le vocodeur AMBE3000++ et Gestion optimisée de l'alimentation numérique. En mode numérique, le DM-800 offre une autonomie de batterie impressionnante. Autonomie supérieure à 14 heures sur une seule charge.
De plus, outre les socles de chargement de bureau standard, le DM-800 est doté d'un système intégré, Port de chargement USB Type-C protégé directement sur le côté de la batterie. Cela permet aux membres du personnel de recharger rapidement leurs radios à l'aide de chargeurs de smartphone standard, d'adaptateurs secteur pour véhicule ou de batteries portables. Des batteries installées sur le terrain permettent d'éliminer les temps d'arrêt dus aux batteries déchargées.
Les tableaux suivants présentent les paramètres spécifiques extraits des fiches techniques du matériel utilisées dans ce document. déploiement visant à garantir le strict respect des normes radiofréquences et de la sécurité structurelle :
6.1 Paramètres de la station de base du répéteur numérique KangLong DM-5300
| Élément de paramètre | Spécifications techniques opérationnelles |
| Compatibilité de la gamme de fréquences | UHF : 400-430 MHz, 430-450 MHz, 450-490 MHz ; VHF : 136-162 MHz, 148-174 MHz |
| Puissance de transmission | UHF : 5 W - 30 W ; VHF : 5 W - 40 W (configuré à 30 W pour service continu) |
| Espacement/Capacité des canaux | 12,5 kHz / 25 kHz (analogique) ; 12,5 kHz (numérique TDMA) | 55 Chaînes |
| Sensibilité à la réception | Taux d'erreur numérique de 1 % à 12,5 kHz : 0,35 µV / Taux d'erreur analogique de 12 dB SINAD : 0,22 µV |
| Sélectivité des canaux adjacents | VHF : 83 dB / 77 dB ; UHF : 80 dB / 74 dB |
| Alimentation et tension de fonctionnement | CA : commutation 100 V - 220 V ; CC : prise en charge de 13,6 V |
| Facteurs de forme physique et poids | 480 mm × 44 mm × 376 mm (Format rack 1U standard) | 7,5 kg |
6.2 Paramètres de la radio portable haute puissance KangLong DM-800
| Élément de paramètre | Spécifications techniques opérationnelles |
| Capacités de fréquence | VHF : 136-174 MHz / UHF : 400-480 MHz |
| Puissance d'émission RF | UHF / VHF : Puissance élevée : 10 W / Puissance faible : 5 W |
| Capacité des canaux et des zones | 1024 chaînes / Capacité régionale de 64 (Max 16) chaînes par région) |
| Vocodeur numérique de type | Moteur vocodeur matériel AMBE 3000++ |
| Indice de protection contre les infiltrations | Certifié IP68 pour l'immersion dans l'eau et l'étanchéité totale à la poussière Isolement |
| Capacité de chiffrement | Voix et données sécurisées AES256 basées sur un matériel avancé Brouillage |
| Affichage des performances de la batterie en mode numérique : | >14 heures | Mode analogique : >10,5 heures |
| Interface du panneau d'affichage | Écran couleur à cristaux liquides TFT haute définition de 1,8 pouce |
Le déploiement physique du système a été effectué en une seule nuit afin d'éviter toute perturbation du fonctionnement normal du centre commercial. heures d'ouverture des marchés. Une fois les répéteurs de base DM-5300 installés sur le toit et mis à la terre pour les protéger de la foudre, et connectés aux duplexeurs et aux antennes isolées, une série de tests de marche rigoureux ont été effectués sur l'ensemble du réseau. chaque mètre carré de l'établissement.
7.1 Élimination de la distorsion audio
Grâce au vocodeur AMBE3000++ avancé et aux algorithmes de correction d'erreurs numériques intégrés au DMR Grâce à cette architecture, le système maintient une qualité audio claire sur toute sa zone de couverture. Contrairement aux anciennes radios analogiques qui Le signal devient de plus en plus parasité et bruyant à mesure que vous vous éloignez, mais le signal numérique reste net jusqu'à la plus grande distance. Limite absolue de la zone de couverture. Bruit de fond provenant de la foule animée des magasins, des ventilateurs, Le trafic du parking souterrain est entièrement filtré, assurant ainsi des communications vocales claires à chaque client. département.
7.2 Pénétration sans faille des zones critiques
Les ingénieurs chargés des essais sur le terrain ont systématiquement cartographié les emplacements problématiques connus : les ascenseurs de service profonds, les Escaliers à noyau en béton épais et rayonnages denses dans les zones de stockage à l'arrière. Propulsé par La puissance de transmission de 10 W du DM-800 et des répéteurs de toit à gain élevé, les tests de signal ont renvoyé Réception parfaite sur l'ensemble des sites. Les zones blanches ont été totalement éliminées, créant un réseau unique et continu. Réseau de communication couvrant l'ensemble des 21 000 mètres carrés.
7.3 Séparation départementale impeccable
Lors de la simulation de charge opérationnelle maximale, les utilisateurs ont transmis simultanément sur les quatre canaux. La programmation TDMA à double créneau horaire sur les deux stations de base DM-5300 a fonctionné parfaitement. Il n'y avait absolument aucun problème. Aucune interférence ni dérive de canal. L'équipe de sécurité a mené à bien des opérations sensibles sans Nous n'avions aucune nouvelle concernant la logistique de l'entrepôt, et le service client est resté calme et professionnel.
En remplaçant leur équipement analogique vieillissant par un système numérique DMR KangLong sur mesure, les acheteurs Le centre a résolu définitivement ses problèmes de communication. L'association intelligente de deux répéteurs DM-5300 utilisant La technologie TDMA à double créneaux a permis au centre commercial de gérer facilement quatre chaînes dédiées en utilisant seulement deux créneaux physiques. fréquences. La séparation physique des antennes sur le toit a complètement éliminé les interférences entre les canaux, tandis que La puissance de sortie de 10 W des radios portatives DM-800 a éliminé toute zone morte sur la surface de 21 000 pieds carrés.
propriété du compteur.
Grâce à un cryptage matériel AES256 robuste et à une conception étanche IP68 ultra-résistante, le personnel du centre commercial est désormais doté d'un outil de communication fiable et hautement sécurisé. Ce système assure un fonctionnement quotidien sans accroc. Elle améliore les opérations, renforce la sécurité et permettra de soutenir facilement l'activité pendant de nombreuses années.
