En génie civil moderne, le béton et l'acier constituent à la fois des prouesses techniques et des barrières électromagnétiques. Pour les immeubles à plusieurs niveaux et à forte densité, les gratte-ciel et les vastes complexes souterrains, cette masse structurelle crée un environnement de propagation des radiofréquences extrêmement difficile. Les systèmes de communication conventionnels contraignent les ingénieurs et les gestionnaires d'installations à un compromis inefficace : accepter les limitations physiques de portée visuelle des équipements autonomes non connectés, ou s'engager à supporter des coûts d'exploitation mensuels croissants, des frais d'abonnement à la plateforme et des zones mortes structurelles importantes, caractéristiques des réseaux Push-to-Talk over Cellular (PoC) dépendants du réseau cellulaire.
Pour rompre avec ce compromis vieux de plusieurs décennies, KangLong Radio introduit un changement de paradigme architectural. En déployant une infrastructure réseau autonome et décentralisée qui élimine les dépendances aux infrastructures de base, les opérations industrielles à grande échelle peuvent désormais bénéficier d'une couverture complète, du sommet jusqu'au sous-sol, même dans des topologies verticales et souterraines extrêmes. Ce livre blanc analyse les mécanismes techniques, les règles algorithmiques intégrées et les stratégies de déploiement localisées mises en œuvre pour garantir une connectivité sans faille sur un immeuble de 22 étages et un sous-sol de 9 niveaux.
En ingénierie traditionnelle de couverture radio, établir des communications entre un immeuble de 22 étages et un complexe de 9 niveaux de sous-sol renforcé, à l'aide de systèmes analogiques PMR ou numériques DMR standard, se heurte à d'importants obstacles physiques et financiers. Historiquement, la seule méthode viable pour garantir la pénétration à travers des dalles de béton aussi épaisses consistait à mettre en œuvre un système d'antennes distribuées (DAS) intérieur ou un vaste réseau de câbles coaxiaux interconnectés.
GOUTTIÈRES D'ÉTRANGLEMENT DES INFRASTRUCTURES ANALOGIQUES ET DMR ANCIENNES
Dépenses en capital et en main-d'œuvre prohibitives : la mise en place d'une couverture nécessite l'installation verticale par des équipes d'ingénieurs des centaines de mètres de câbles coaxiaux RF lourds à faibles pertes ou de câbles d'alimentation rayonnants et fuyants dans les colonnes montantes centrales. Cela exige un forage carotté intrusif à travers plusieurs murs coupe-feu structurels, un acheminement étendu des chemins de câbles, et déploiement de répartiteurs de puissance coûteux, d'amplificateurs bidirectionnels en ligne (BDA) et de coupleurs. La mise en œuvre Le processus s'étend souvent sur plusieurs semaines, engloutissant des budgets considérables en main-d'œuvre et en travaux de structure. modifications. De plus, toute défaillance physique du câble ou oxydation des joints causée par l'humidité souterraine peut Isoler l'ensemble du réseau rend le dépannage à l'intérieur des conduits en béton dissimulés impossible.
L'AVANTAGE DE LA MATRICE SANS FIL KANGLONG
Déploiement véritablement sans infrastructure : l’architecture maillée ad hoc LoRa de KangLong élimine les câbles d’alimentation RF verticaux lignes, câblage externe et ajustements structurels entièrement pris en charge. Chaque nœud relais se configure automatiquement. Sans fil, les délais de déploiement passent de plusieurs semaines à quelques heures. Il n'y a pas de câbles à installer entre les étages, ni de fils à tirer. Pas de câbles à dénuder, ni de réseaux d'ingénierie complexes à entretenir. Cette approche novatrice élimine directement le matériel. l'allocation et les frais généraux de main-d'œuvre sont réduits de plus de 80 %, garantissant une topologie de réseau hautement résiliente et adaptative. se développe naturellement en suivant l'agencement du bâtiment.
La capacité de pénétrer des environnements structurels profondément blindés sans stations de base centralisées à haute puissance Il repose sur le protocole LRAN (Long Range Automatic Networking) 1.0. Développé par KangLong Radio, ce Un protocole de réseau numérique personnalisé transforme les terminaux autonomes en nœuds de routage intelligents et dynamiques.
Le matériel sous-jacent associe un microcontrôleur de la série STM32F4 de qualité industrielle pour des algorithmes à haute vitesse. exécution avec un moteur émetteur-récepteur RF SX1278 ultra-robuste fonctionnant dans le spectre UHF 400–510 MHz. Plutôt que de s'appuyer sur des topologies de réseau maillé grand public qui souffrent de graves collisions de paquets de données et de latence Pour pallier la dégradation lors de la transmission vocale, LRAN 1.0 introduit une matrice de brouillage numérique dédiée et une Noyau logiciel de vocodeur intégré piloté par un moteur matériel WT2031. Cette configuration produit des résultats de haute qualité.
paquets vocaux numériques compressés qui garantissent une lisibilité absolue même dans des conditions de perte de signal extrêmes, enregistrant un taux d'erreur binaire (BER) inférieur à 5 % à un seuil de récepteur ultra-sensible de -120 dBm.

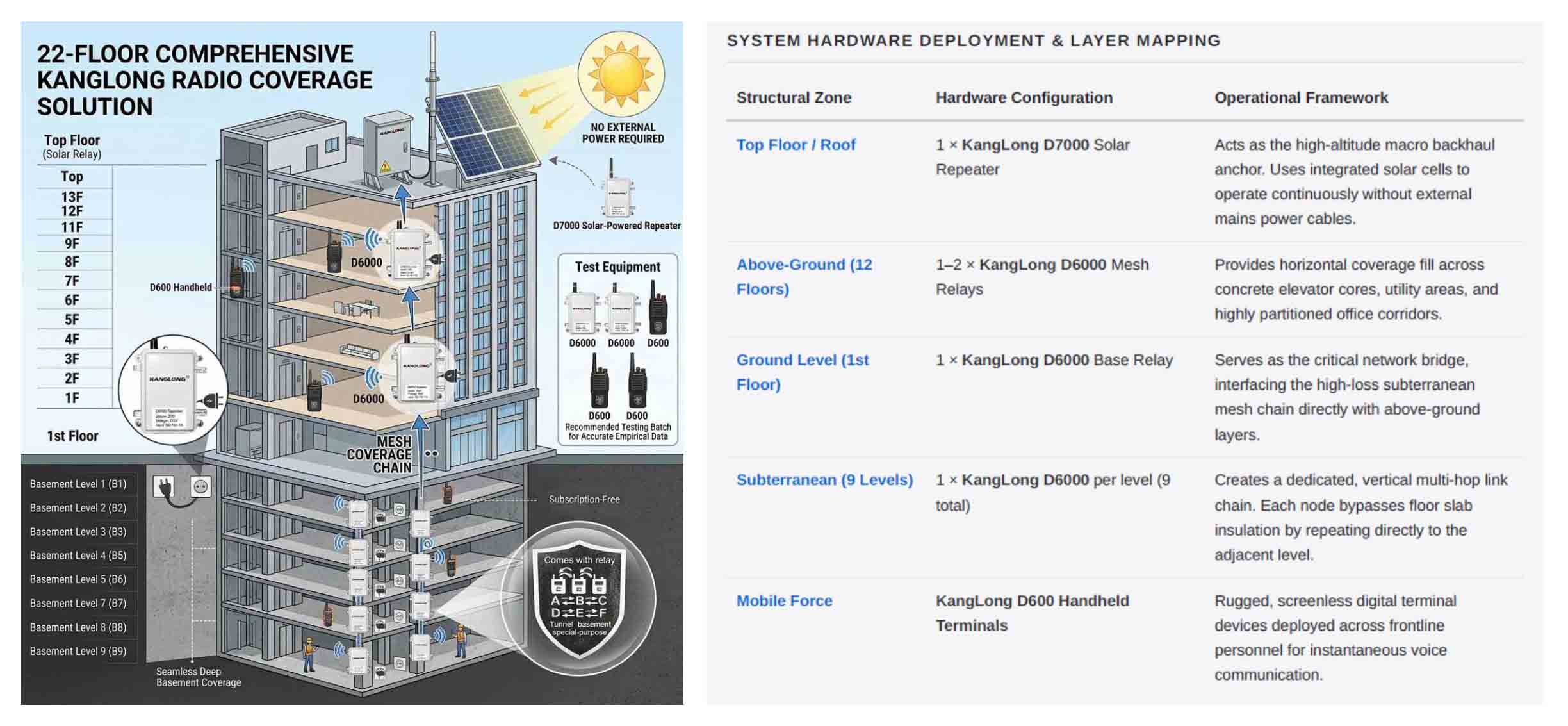

Pour surmonter l'importante atténuation structurelle d'un complexe de sous-sols de 9 niveaux, il faut une structure verticale continue. Cascade sans fil. Une topologie linéaire inter-étages est établie en déployant des nœuds décentralisés à des niveaux structuraux critiques. des sections transversales permettant aux signaux de contourner les obstacles physiques et de franchir les limites structurelles.
Étant donné que les dalles de plancher en béton armé neutralisent efficacement les ondes radiofréquences horizontales, une transmission provenant de Le bunker souterrain le plus profond du niveau 9 du sous-sol ne peut pas accéder directement à l'air libre. Dans cette configuration, Le relais D6000 du niveau 9 du sous-sol capte le signal localement et l'achemine verticalement vers le relais du niveau 8. Le paquet L'eau se propage en cascade, saut après saut, à travers les 9 niveaux du sous-sol jusqu'à atteindre le point d'ancrage de la transition au 1er étage. À partir de là, Depuis ce point d'observation privilégié, le paquet d'énergie se propage dans les structures supérieures et est renforcé par le système solaire autonome D7000. Répéteur sur le toit, sécurisant totalement la liaison de communication.
L'un des principaux défis des réseaux maillés ad hoc est d'empêcher les tempêtes de réplication de paquets. Si chaque nœud aveuglément Chaque signal détecté est retransmis, le spectre est exposé à des collisions de données immédiates et à des blocages du réseau. LRAN 1.0 résout ce problème grâce à l'exécution en temps réel de la télémétrie embarquée sur le processeur STM32F4. Lorsqu'il est configuré en mode de routage personnalisé autonome, chaque appareil KangLong analyse les paquets entrants. attributs basés sur des conditions de seuil strictes :
Si (SNR ≥ SNR_Limit) ET (RSSI ≥ RSSI_Limit) → Contourner le transfert (créneau réseau préservé)
Si (SNR) < SNR_Limit) OU (RSSI < RSSI_Limit) → Initialiser la matrice de transfert dynamique
Les paramètres du système sont optimisés en usine avec une limite de rapport signal/bruit (SNR_Limit) de 20 et une valeur de réception Limite de l'indicateur de force du signal (RSSI_Limit) de -70 dBm.
Par exemple, lorsqu'un agent de sécurité du 3e étage communique avec un membre de l'équipe au 4e étage, Le relais D6000 adjacent échantillonne la rafale. La télémétrie indique un rapport signal/bruit de 24 et un RSSI de -52 dBm. Reconnaissance que les terminaux portables disposent de marges de liaison directe suffisantes, le relais reste silencieux, préservant ainsi le canal
capacité. À l'inverse, lorsqu'un technicien de maintenance transmet depuis un local électrique blindé situé au sous-sol 3 jusqu'à Au niveau du sol, le D6000 de niveau 2 capte un signal atténué enregistrant un rapport signal/bruit de 18. Comme cette métrique diminue en dessous du seuil de la variable (SNR) < 20), le moteur de routage intercepte, numérise et rediffuse instantanément le paquet, assurant une pénétration structurelle sans perte de données.
Bien que la modélisation logicielle architecturale fournisse de solides bases théoriques, les variables structurelles localisées, telles que Les variations de densité des barres d'armature, les revêtements en verre à faible émissivité et les conduits en acier des systèmes de chauffage, ventilation et climatisation nécessitent une validation empirique concrète. garantir une validation absolue sur le terrain.
Kit de validation sur le terrain recommandé :
3 relais maillés KangLong D6000 : placés en chaîne verticale à travers les zones souterraines les plus isolées et
zones au niveau du sol pour tester la stabilité en cascade des liaisons multi-sauts.
2 terminaux portables KangLong D600 : déployés comme points de test itinérants pour suivre les pertes de signal aux limites de la zone de couverture. Effectuer des tests de résistance en conditions réelles et surveiller les mises à jour des canaux de diffusion vocale.
L'utilisation de ce protocole de test permet aux équipes d'ingénierie des installations d'analyser les sections efficaces d'atténuation réelles, de configurer des modifications logicielles précises et de finaliser l'emplacement physique des équipements. Cette approche empirique garantit des performances réseau optimales dès le premier jour, en évitant le surdimensionnement du matériel et en assurant une boucle vocale continue et essentielle à la mission sur l'ensemble du réseau d'entreprise multiniveaux.
La migration vers une topologie de réseau maillé sans infrastructure et ad hoc représente une amélioration opérationnelle majeure pour les complexes industriels. En remplaçant les vastes réseaux de câblage physique par des nœuds de routage autonomes et gérés par algorithme, les entreprises s'affranchissent des vulnérabilités liées aux abonnements récurrents et des risques associés à un système unique. Avec KangLong Radio, les infrastructures de communication critiques s'intègrent naturellement à votre architecture, offrant une connectivité légère, fiable et économique, parfaitement adaptée à l'ère industrielle moderne.
